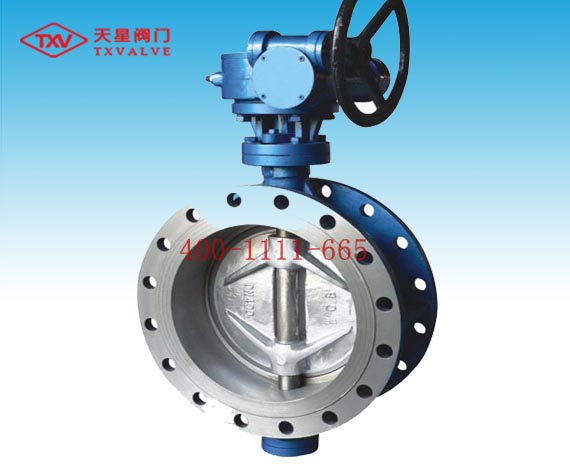

用途及特点:
本公司科技人员经过多年研制开发设计出一种用在含尘煤报、干净煤气、热气及烟道及其他含尘气体管路中,经过多年的使用效果显著。采用特殊的材料耐腐蚀性阻止烟尘进去达到开关灵活不夹死.本阀主要用于在含尘煤气、干净煤气、烟道及高温含尘气体管道中作启闭用。
主要技术参数
公称压力PN(MPa) | 试验压力Ps(MPa) | 适用介质 | 适用温度 | |
密封试验 | 强度试验 |
煤气、氨气、含尘烟气
|
≤20≈800℃
|
|
1.0 | 1.1 | 1.5 |
MQD343HP-10C主要外形及连接尺寸
公稳通径 DN | 尺寸 (mm) | ||||||||
L
|
D
|
D1
|
b
|
H
|
Ho
|
L1
|
L2
|
Z-φd
|
|
100 | 127 | 220 | 180 | 22 | 138 | 420 | 180 | 200 | 8-18 |
125 | 140 | 250 | 210 | 220 | 164 | 460 | 180 | 200 | 8-18 |
150 | 140 | 285 | 240 | 24 | 175 | 555 | 270 | 280 | 8-22 |
200 | 152 | 340 | 295 | 24 | 200 | 760 | 400 | 425 | 8-22 |
250 | 165 | 395 | 350 | 26 | 243 | 830 | 400 | 425 | 12-22 |
300 | 178 | 445 | 400 | 26 | 250 | 895 | 450 | 560 | 12-22 |
350 | 190 | 505 | 460 | 26 | 280 | 950 | 450 | 560 | 16-22 |
400 | 216 | 565 | 515 | 26 | 30S | 1190 | 535 | 580 | 16-26 |
450 | 222 | 615 | 565 | 28 | 350 | 1255 | 535 | 580 | 20-26 |
500 | 229 | 670 | 620 | 28 | 380 | 1305 | 535 | 580 | 20-26 |
600 | 267 | 780 | 725 | 34 | 445 | 1340 | 570 | 660 | 20-30 |
700 | 292 | 895 | 840 | 34 | 480 | 1520 | 750 | 550 | 24-30 |
800 | 318 | 1015 | 950 | 36 | 530 | 1710 | 750 | 550 | 24-33 |
900 | 330 | 1115 | 1050 | 38 | 580 | 1810 | 750 | 550 | 28-33 |
1000 | 410 | 1230 | 1160 | 38 | 650 | 1960 | 900 | 750 | 28-36 |
1200 | 470 | 1455 | 1380 | 44 | 760 | 2250 | 1000 | 750 | 32-39 |
1400 | 530 | 1675 | 1590 | 48 | 860 | 2435 | 1000 | 925 | 36-42 |
