美标、日标球阀

产品描述

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门.

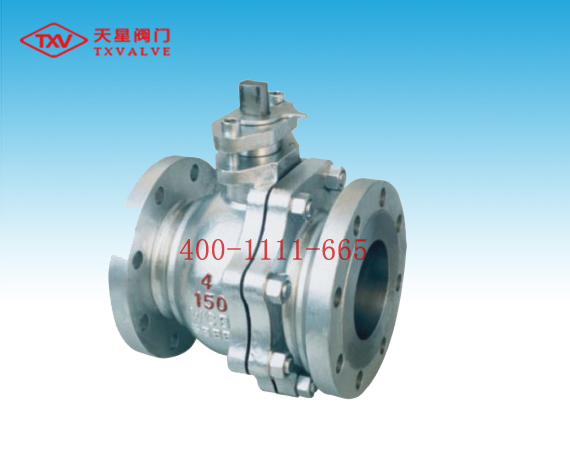

产品名称：美标法兰球阀

产品型号：Q41

公称尺寸：1/2”-8”

公称压力：150Lb-600Lb 10K-40K

阀体材质：WCB、CF8、CF8M、CF3、CF3M

产品性能规范

公称压力(PN)	1.6	2.5	4.0	6.4
壳体试验压力	2.4	3.8	6.0	9.6
密封试验(液)	1.8	2.8	4.4	7.0
密封试验(气)	0.5～0.7
适用介质	C　　　　　　　P 　　　　　　R　　水、油品、蒸气　　硝酸类　　　　醋酸类
适用温度	≤200℃

主要零件材料

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球体	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧			3yc-7/17-49H
O形圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

10K主要连接尺寸及重量

尺寸	inch	1/2"	3/4"	1"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"
尺寸	DN	15	20	25	40	50	65	80	100	125	150	200	250
L	mm	108	117	127	165	178	190	203	229	356	394	457	533
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	kg	2.3	3.0	4.5	7.0	9.5	15.0	19.0	33.0	58.0	93.0	160.0	200.0

20K主要连接尺寸及重量

尺寸	inch	1/2"	3/4"	1"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"
尺寸	DN	15	20	25	40	50	65	80	100	125	150	200	250
L	mm	140	152	165	190	216	241	283	305	381	403	502	568
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	kg	2.5	3.5	5.5	10.5	14.5	23.5	30.0	55.0	81.0	118.0	200.0	250.0

150Lb外形尺寸和连接尺寸

公称通径NPS		单位	L	D	T	G	C	n-φd	W	H
in	mm	单位	L	D	T	G	C	n-φd	W	H
1/2"	15	mm	108	89	12	35	60.5	4-15	115	72
1/2"	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	4.53	28.3
3/4"	20	mm	117	98	12	43	70	4-15	115	76
3/4"	20	in	4.61	3.86	0.47	1.69	2.76	4-0.59	4.53	29.9
1"	25	mm	127	108	12	51	79.5	4-15	150	92
1"	25	in	5	4.25	0.47	2	3.13	4-0.59	5.9	3.62
11/2"	40	mm	165	127	14.3	73	98.5	4-16	200	123
11/2"	40	in	6.5	5	0.56	2.88	3.88	4-0.62	7.87	4.84
2"	50	mm	178	152	15.9	92	120.5	4-19	200	132
2"	50	in	7	6.00	0.625	3.62	4.75	4-0.75	7.87	5.20
21/2"	65	mm	190	178	17.5	105	139.5	4-19	320	164
21/2"	65	in	7.5	7	0.69	4.12	5.5.	4-0.75	12.6	6.45
3"	80	mm	203	190	19.1	127	152.4	4-19	320	173
3"	80	in	8	7.50	0.75	5	6	4-0.75	12.6	6.8
4"	100	mm	229	229	23.9	157	190.5	8-19	450	210
4"	100	in	9	9	0.94	6.19	7.5	8-0.75	17.72	8.26
6"	150	mm	394	279	26	216	241.5	8-22	8000	288
6"	150	in	15.5	10.98	1.02	8.5	9.50	8-0.88	31.5	1.34
8"	200	mm	457	343	29	270	298.5	8-22	1120	374
8"	200	in	18.00	13.50	1.12	10.62	11.75	8-0.88	44.10	14.72
10"	250	mm	533	406	31	324	362	12-25	1420	366
10"	250	in	20.98	16	1.2	12.75	14.75	12-1	55.12	14.40
12"	300	mm	610	483	32	381	432	12-25	1420	412
12"	300	in	24	19	1.26	15	17	12-1	55.12	16.22

300Lb外形尺寸和连接尺寸

公称通径NPS		单位	L	D	T	G	C	n-φd	W	H
in	mm	单位	L	D	T	G	C	n-φd	W	H
1/2"	15	mm	140	95	15	35	66.5	4-15	115	72
1/2"	15	in	5.51	3.74	0.59	1.38	2.62	4-0.59	4.53	28.3
3/4"	20	mm	152	117	16	43	82.5	4-19	115	76
3/4"	20	in	5.98	4.61	0.62	1.69	3.25	4-0.75	4.53	29.9
1"	25	mm	165	124	18	51	89	4-19	150	92
1"	25	in	6.5	4.9	0.71	2	3.5	4-0.75	5.9	3.62
11/2"	40	mm	190	156	20.7	73	114.5	4-22	200	123
11/2"	40	in	7.5	6.12	0.81	2.88	4.51	4-0.88	7.87	4.84
2"	50	mm	216	165	22.3	92	127	8-19	200	132
2"	50	in	8.5	6.5	0.88	3.62	5	8-0.75	7.87	5.20
21/2"	65	mm	241	190	25.4	105	149	8-22	320	164
21/2"	65	in	9.5	7.5	1	4.12	5.87	8-0.88	12.6	6.45
3"	80	mm	283	210	28.5	127	168.5	8-22	320	173
3"	80	in	11.25	8.25	1012	5	6.62	8-0.88	12.6	6.8
4"	100	mm	305	254	31.8	157	200	8-22	450	210
4"	100	in	12	10	1.25	6.19	7.88	8-0.88	17.72	8.26
6"	150	mm	403	318	36.6	216	270	12-22	1120	336
6"	150	in	15.875	12.5	1.44	8.5	10.62	12-0.88	44.10	13.23
8"	200	mm	502	381	42	270	330	12-25	1420	385
8"	200	in	19.76	15	16.5	10.62	12.99	12-1	55.12	15.16
10"	250	mm	568	444	48	324	387.5	16-29	1420	370
10"	250	in	22.36	17.50	1.89	12.75	15.25	16-1.12	55.12	14.56
