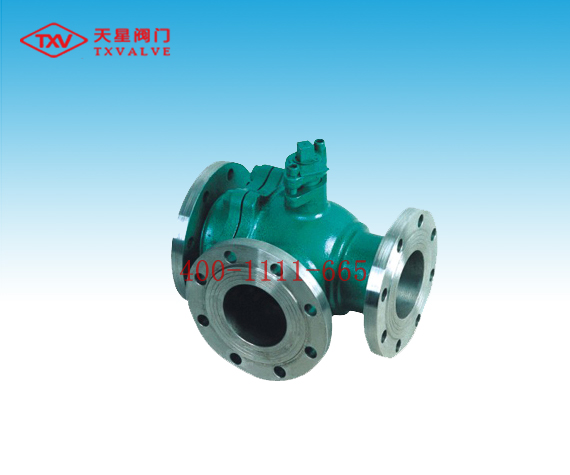

球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 主要性能规范 |
型号 |
公称压力PN(MPa) |
试验压力(MPa) |
适用温度(℃) |
适用介质 |
||
壳体 |
液体密封 |
气体密封 |
||||
Q44F-16P/C/R |
1 6 |
2 4 |
1.76 |
0.6 |
≤150 |
水、蒸汽、油品等 |
Q44F-25P/C/R |
2.5 |
3.75 |
2.75 |
0.6 |
||
Q44F-40P/C/R |
4.0 |
6.4 |
4.4 |
0.6 |
主要零件材料
型号 |
零件名称 |
||||
阀体 |
球体 |
阀杆 |
密封圈 |
填料 |
|
Q44F-1 6C |
碳素钢铸件 |
1Crl8Ni9Ti |
2Cr13 |
增强聚四氟乙烯对位聚苯 |
聚四氟乙烯 |
Q44F-25P |
304 |
304 |
304 |
||
Q44F-40R |
316 |
316 |
316 |
主要外形和连接尺寸
公称压力PN(MPa) |
主要尺寸 |
公称通径{mm/in} |
|||||||||||
15/1/2 |
20/3/4 |
25/1 |
32/11/4 |
4/11/2 |
50/2/ |
65/21/2 |
80/3 |
100/4 |
125/5 |
1 /50/6 |
200/8 |
||
PNl.6MPa |
L |
1 50 |
1 64 |
1 80 |
200 |
220 |
230 |
260 |
280 |
320 |
380 |
440 |
500 |
PN2.5MPa |
L1 |
75 |
82 |
90 |
100 |
110 |
115 |
130 |
140 |
160 |
190 |
220 |
250 |
PN4.0M Pa |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
21O |
275 |
305 |
335 |
CLASSl50 |
W |
120 |
140 |
155 |
250 |
250 |
35 |
350 |
420 |
700 |
1000 |
130 |
1800 |
